CE Wrapping PLC เครื่องทำกระดาษชำระอัตโนมัติ

สายการผลิตม้วนชักโครกสองม้วน, การควบคุมโปรแกรม PLC

คำอธิบาย

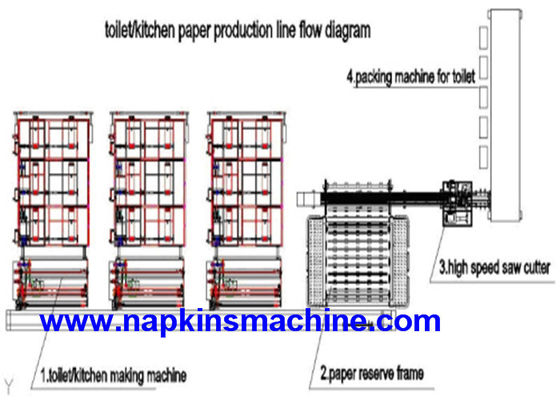

สายการผลิตกระดาษทิชชูม้วนกระดาษทิชชูสองม้วนประกอบด้วยหน่วยกรอหน่วยสะสมหน่วยถ่ายโอนอัตโนมัติและเลื่อยบันทึกอัตโนมัติซึ่งทั้งหมดจะซิงโครไนซ์ผ่านระบบปฏิบัติการขั้นสูงตลอดสายเราได้ติดตั้งตัวควบคุมแรงตึงของรางเซ็นเซอร์ความผิดปกติการหยุดฉุกเฉินและความปลอดภัยและไดรเวอร์การแปลงความถี่แบบซิงโครไนซ์เพื่อให้แน่ใจว่าการผลิตไม่มีที่ติ

กระบวนการเริ่มต้นด้วยการโหลดม้วนจัมโบ้ตามจำนวนที่ระบุโดยใช้ระบบบรรจุนิวเมติกอัตโนมัติลงในตำแหน่งตามลำดับจากนั้นพวกเขาจะถูกเธรดผ่านเครื่องด้วยปุ่มจ็อกกิ้งผ่านขั้นตอนต่างๆจนกว่าจะถึงตำแหน่งเริ่มต้นบนแกนสำเร็จรูปจากนั้นกดปุ่มเพียงปุ่มเดียววงจรการผลิตจะเริ่มขึ้น

วัฏจักรนี้เริ่มต้นด้วยการพันเนื้อเยื่อเข้ากับแกนกลางและขับมันไปสู่การตัดแต่งและการปิดผนึกหางหลังจากนั้นบันทึกที่เสร็จแล้วจะถูกขับออกไปในเครื่องสะสมซึ่งเก็บบันทึกตามจำนวนที่ระบุไว้และป้อนโดยอัตโนมัติเป็นคู่สองรายการในสายพานป้อนเข้าของ Log Sawด้วยระบบลับคมใบมีดและใบมีดขั้นสูงเลื่อยตัดไม้อัตโนมัตินี้จะตัดท่อนไม้ทั้งสองให้เป็นความกว้างม้วนสุดท้ายที่ต้องการด้วยวิธีที่แม่นยำและควบคุมด้วยระบบอิเล็กทรอนิกส์พวกเขาออกมาจากเลื่อยไม้โดยสายพานทางออกสองเส้นเพื่อบรรจุเพิ่มเติมตามความต้องการทางการตลาดของลูกค้า

พารามิเตอร์ทางเทคนิค

เครื่องกรอกลับอัตโนมัติ

เครื่องตัดกระดาษขนาดใหญ่

เครื่องบรรจุขนาดกลางอัตโนมัติเต็มรูปแบบ

(1).หน้าห่อ: ม้วนกระดาษชำระ
(2).Wrapper: ฟิล์มบรรจุภัณฑ์ CPP

2.1.ความหนาของฟิล์มบรรจุภัณฑ์: 0.018 มม. ~ 0.06 มม.
2.2.เส้นผ่านศูนย์กลางสูงสุดของฟิล์มบรรจุภัณฑ์: 380 มม.?
2.3.เส้นผ่านศูนย์กลางหลักของฟิล์มบรรจุภัณฑ์: 75 มม. ~ 78 มม.
(3).ความเร็ว (P / นาที): ความเร็วสูงสุด 120
(4).ขนาดเกิน: 6630 มม. x 1035 มม. x 700 มม
(5).กำลังไฟ: 9KW
(6).น้ำหนัก: 1500 กก

ลักษณะเฉพาะ

1.ระบบป้อนแกนอัตโนมัติตัวดันล็อกอัตโนมัติหลังจากกรอกลับแล้วกรอกลับบันทึกใหม่อีกครั้ง

2.การตัดขอบอัตโนมัติการให้อาหารหลักการตัดขอบอัตโนมัติการพ่นกาวและการปิดผนึกพร้อมกันในครั้งเดียวทิ้งหาง 10-18 มม. ง่ายต่อการกรออีกครั้งเพื่อลดการสิ้นเปลืองทางลัดและประหยัดค่าใช้จ่าย

3.ใช้เทคนิคการควบคุมโปรแกรม PLC ขั้นสูงระหว่างประเทศการทำงานของอินเทอร์เฟซสำหรับคนกับเครื่องจักรชุดข้อมูลและความผิดพลาดของพารามิเตอร์ที่แสดงบนหน้าจอสัมผัส

4.ใช้มีดเกลียวที่มีความแม่นยำสูง 4 ชิ้นเสียงรบกวนต่ำการเจาะที่ชัดเจนใช้กระปุกเกียร์เพื่อให้มีช่วงที่ใหญ่ขึ้น

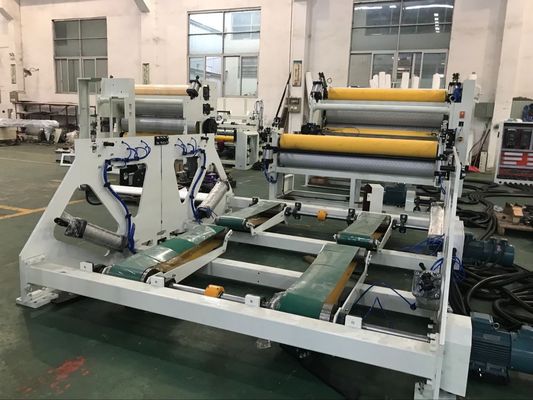

5.ขาตั้งด้านหลังแบบแนวนอนสามตัวระบบโหลดแบบนิวเมติกพร้อมสายพานแบนสำหรับขับกว้างแต่ละม้วนจัมโบ้สามารถปรับได้อย่างอิสระ

6.หน่วยลายนูน: ใช้ลูกกลิ้งลายนูนแบบชี้ต่อจุดทำให้ทั้งสองชั้นเข้ากันได้ดีกระดาษนุ่มและมีลวดลายที่ชัดเจน

7. ใช้สวิตช์จ็อกกิ้งสำหรับใส่กระดาษใช้งานง่ายและปลอดภัย
