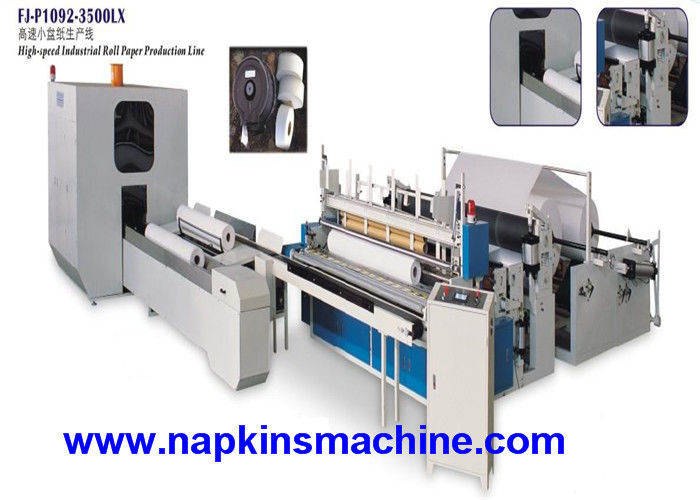

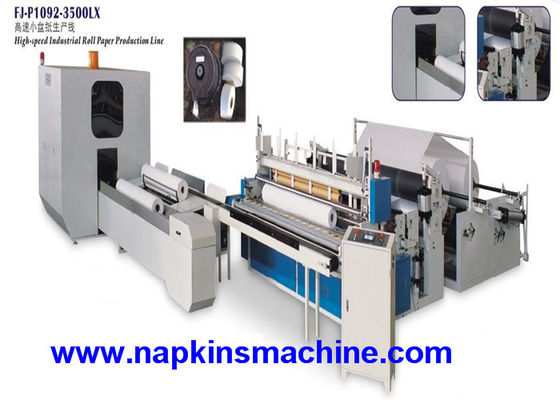

380V 50Hz 3PH เครื่องทำห้องน้ำม้วนเดียว

สายการผลิตกระดาษชำระม้วนเดียวสายการผลิต 380V 50Hz, 3 PH





คำอธิบาย



สายการผลิตกระดาษทิชชูแบบม้วนเดี่ยวประกอบด้วยเครื่องกรอกระดาษชำระและเจาะรูหนึ่งชุด (หรือสามารถติดตั้งกระดาษชำระและกระดาษชำระแบบเจาะรูและกระดาษชำระความเร็วสูง) (สามารถเป็น 2 หรือ 3 ชุดได้ตามความต้องการ), เครื่องเลื่อยล็อกอัตโนมัติ 1 ชุด, และเครื่องบรรจุกระดาษชำระอัตโนมัติ 1 ชุดสำหรับหลายม้วนและสายพาน



พารามิเตอร์





ส่วนแรก



เครื่อง Rewinder



พารามิเตอร์ทางเทคนิคหลัก
แหล่งไฟฟ้า	380V, 50Hz, 3 PH
เส้นผ่านศูนย์กลางม้วนสำเร็จรูป	90-150 มม
เส้นผ่านศูนย์กลางแกนม้วนสำเร็จรูป	Φ 48 มม
เส้นผ่านศูนย์กลางของวัตถุดิบ	≤Φ 1100 มม. (ขนาดอื่น ๆ สามารถปรับแต่งได้)
เส้นผ่านศูนย์กลางแกนวัตถุดิบ	3 นิ้ว (76.2 มม.) (มีขนาดอื่น ๆ )
ความกว้างของวัตถุดิบ	1750 มม. สำหรับผลิตม้วนกระดาษในครัวเท่านั้น
GSM ของกระดาษดิบ	19-25 ก
เจาะรู	105 ~ 160 มม
ความเร็ว	120-150 เมตร / นาที
การตั้งค่าพารามิเตอร์	ปุ่มสัมผัสแผงควบคุมหน้าจอ LCD
ตัวควบคุมโปรแกรม	โปรแกรมควบคุม (PLC)
กลไกการขับขี่	สายพานซิงโครนัส
ลูกกลิ้งลายนูน	ลูกกลิ้งลายนูนโพลียูรีเทน
ประเภทลายนูน	จุดต่อจุด
หน่วยสี	โดยไม่ต้องพิมพ์สี
หน่วยเคลือบ	ด้วยการเคลือบ
ตัวสะสม	หนึ่งชุด
	ชั้นวาง 40 ชิ้น ซึ่งสามารถจัดเก็บม้วนสำเร็จรูปได้ 20 ชิ้น
คลี่กระดาษยืน	2
อำนาจ	การควบคุมความเร็วความถี่ตัวแปร 32KW
ขนาดเครื่อง	9500 × 3100 × 2200 มม. (L × W × H)
น้ำหนัก	12000 กก



ส่วนที่สอง

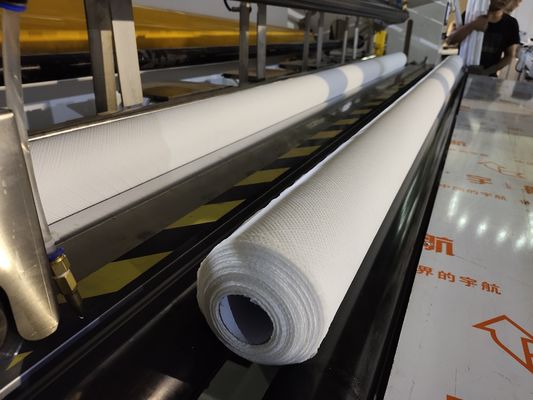

ชั้นเก็บกระดาษ



ความยาวม้วนห้องน้ำ	1800 มม. (ข้อกำหนดอื่น ๆ จำเป็นต้องกำหนดเอง)
เส้นผ่านศูนย์กลางม้วนชักโครก	Φ95มม. ~ Φ140มม
จัดเก็บปริมาณกระดาษ	150 ~ 160 ม้วน
ความเร็วในการจัดเก็บ	25 ม้วน / นาที
จัดเก็บปริมาณกระดาษ	ม้วนกระดาษเสริม 40 ถึง 400 (ข้อมูลจำเพาะจำเป็นต้องกำหนดเอง)
ขนาดเครื่อง	4000 * 3000 * 5500 มม (ข้อมูลจำเพาะตามขนาดจริง)
บมจ	PLC (เดลต้า)



ส่วนที่สาม



เครื่องเลื่อยไม้





ความยาวของม้วนห้องน้ำ	1750 มม. (ข้อกำหนดอื่น ๆ จำเป็นต้องกำหนดเอง)
เส้นผ่านศูนย์กลางม้วนชักโครก	Φ105 ~ φ115มม. (ข้อกำหนดอื่น ๆ จำเป็นต้องกำหนดเอง)
ความเร็วในการออกแบบ	120 ครั้ง / นาที
ความเร็วคงที่	100 ครั้ง / นาที
เพิ่มความคมชัดของระบบ	นิวเมติกช่วงเวลาบดสามารถปรับได้
ระบบขับเคลื่อน	เดลต้าเซอร์โวมอเตอร์
อำนาจ	11 กิโลวัตต์
ขนาดเครื่อง	6500 * 2500 * 2000 มม (สเปคอื่น ๆ ตามขนาดจริง)
ขนาดใบมีด	φ610 * 4.7 (มม.)
แรงดันไฟฟ้า	380V 50 เฮิร์ต
น้ำหนักเครื่อง	4.5T



ส่วนที่สี่



เครื่องบรรจุม้วน / แพ็ค



อำนาจ	220V 50HZ
กำลังไฟฟ้าของวงจรหลัก	0.74 กิโลวัตต์
หม้อแปลงไฟฟ้าตัดซีลปิดผนึก	0.45 กิโลวัตต์
พลังทั้งหมด	1.19 กิโลวัตต์
ความกดอากาศ	0.4 - 0.5MPA





ลักษณะเฉพาะ



1 เครื่องที่มีการโหลดและเปลี่ยนแกนอัตโนมัติบันทึกจะถูกผลักออกโดยอัตโนมัติในภายหลัง

ไขลานเสร็จแล้วจึงเริ่มไขลานอีกครั้งแกนสามารถปรับให้มีขนาดของแกนภายในได้ทุกขนาด

หนึ่งนาทีหลังจากม้วนเสร็จลูกกลิ้งจะถูกผลักออกโดยอัตโนมัติใช้แขนดันเครื่องจักรกล

เพื่อดันลูกกลิ้งออกเส้นผ่านศูนย์กลางขั้นต่ำของม้วนสำเร็จรูปคือ60 มม.

2 การตัดแต่งการติดกาวและการปิดผนึกอัตโนมัติ: ได้แทนที่การปิดผนึกม้วนแบบดั้งเดิมด้วย

เป็นที่นิยมในระดับสากล การตัดแต่งและการปิดผนึกซึ่งอาจมีหาง 10 ~ 18 มม. เพื่ออำนวยความสะดวกในการเริ่มดึงออก

ที่ กระดาษ. ในเวลาเดียวกัน,

สามารถลดการสิ้นเปลืองกระดาษได้อย่างมากจึงช่วยลดต้นทุนการผลิต

3 เทคโนโลยีการควบคุมโปรแกรม PLC ขั้นสูง: โปรไฟล์คดเคี้ยวสามารถแน่นในตอนเริ่มต้น

ของคดเคี้ยวและ จากนั้นเริ่มหลวมเพื่อหลีกเลี่ยงปัญหาที่แกนหลวมจากการม้วนหลังจากนั้น

การจัดเก็บเป็นเวลานาน

4 การตรวจจับการแตกของกระดาษโดยอัตโนมัติและการห่อกระดาษ: เพื่อรับประกันคุณภาพของงานสำเร็จรูป

ม้วนแม้กระทั่งในการทำงานด้วยความเร็วสูง

5 ระบบการกรอกลับแบบไม่มีแกนได้เปลี่ยน mathod แบบเดิมเพื่อดึงแกนกลางออกมาเพื่อให้ได้คุณภาพ

ไม่มีแกนที่เป็นของแข็ง ลูกกลิ้ง.ลดกำลังคนด้วยมีดเจาะสกรูที่มีความแม่นยำสูง

6 มีใบมีดเจาะ 4 ใบเพื่อให้มีการเจาะที่ชัดเจนสนามปรุควบคุมโดย

กล่องเกียร์ พนักพิงสามตัวการโหลดม้วนจัมโบ้แบบนิวเมติกและการคลี่กระดาษสายพานกว้างด้วยลม

การขับขี่และแต่ละเว็บ ชุดควบคุมแรงดึงสำหรับม้วนจัมโบ้แต่ละม้วน

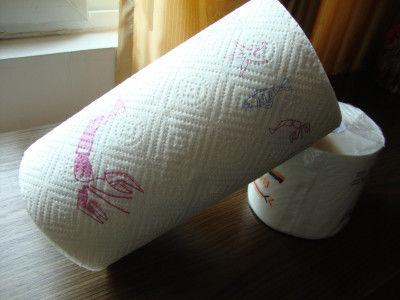

7 จุดต่อจุดหน่วยลายนูน: กระดาษมีลายนูนทั้งสองด้านและให้ความรู้สึกนุ่มขึ้นมันทำให้

ลายนูน ชัดเจนยิ่งขึ้น

และดีกว่าม้วนสำเร็จรูปเมื่อเทียบกับม้วนเส้นผ่านศูนย์กลางเดียวกันที่มีกระดาษน้อยเว็บสามารถ

เธรดที่ เครื่องโดยใช้ปุ่มเขย่าเบา ๆ สองปุ่มปลอดภัยมากขึ้นและง่ายต่อการป้อนเว็บ
