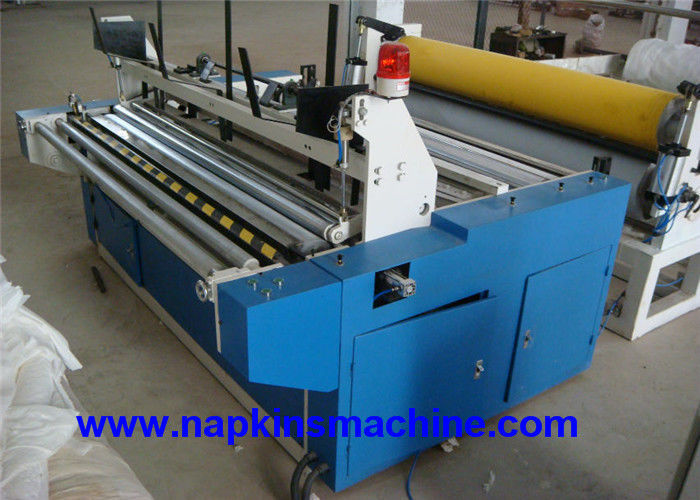

เครื่องทำม้วนห้องน้ำลามิเนตควบคุม PLC 1200 มม

เครื่องทำกระดาษชำระขนาดเล็กลามิเนต 1200 มม. พร้อมระบบควบคุมการเขียนโปรแกรม Plc





คำอธิบาย



จุดลายนูนม้วนเนื้อเยื่อห้องน้ำอัตโนมัติเต็มรูปแบบไปยังเครื่องเคลือบรังแปลงม้วนจัมโบ้เป็นลูกกลิ้งชักโครกขนาดเล็กมันใช้ระบบการเขียนโปรแกรมคอมพิวเตอร์ PLC ขั้นสูงปรับความเร็วด้วยอินเวอร์เตอร์เบรกอิเล็กทรอนิกส์แผงควบคุม HMIและไม่ต้องสงสัยเลยสำหรับเครื่องนี้ที่จะได้รับสิทธิบัตรของรัฐพร้อมด้วยการกำหนดค่าที่ยอดเยี่ยมและใช้งานได้จริงทั้งหมดที่ติดตั้งบนเครื่องนี้





พารามิเตอร์



ประเภทเครื่อง	1092	1575	พ.ศ. 2303	2200	2500	2800	3000	3200
ความกว้างสูงสุดของกระดาษดิบ	1300 มม	1800 มม	2000 มม	2200 มม	2500 มม	2800 มม	3000 มม	3200 มม
ด้านนอก Diaของกระดาษดิบ	1200 มม. (ขนาดอื่น ๆ ที่จะระบุ)
แท่นคลี่กระดาษ	1-3 ชั้น (ต้องระบุจำนวนม้วนกระดาษดิบ) (ต้องสั่งซื้อ)
Dia ภายในของแกนกระดาษดิบ	3 นิ้ว (76.2 มม.) (ขนาดอื่น ๆ ที่จะระบุ)
การตั้งค่าพารามิเตอร์	อินเทอร์เฟซการทำงานของ HMI / หน้าจอสัมผัส
การควบคุมการเขียนโปรแกรม	บมจ
เบรก	การควบคุมแรงดันไฟฟ้า / อากาศ
ความเร็วเครื่อง	0-200m / นาที
ความเร็วในการทำงาน	0-180m / นาที
ด้านนอก Diaของผลิตภัณฑ์สำเร็จรูป	90-135 มม. (ระบุขนาดอื่น ๆ )
Dia ภายในของแกนผลิตภัณฑ์สำเร็จรูป	25-50 มม
การควบคุม Dia ด้านนอกเสร็จแล้ว	ไฟฟ้า / นิวเมติก
ปรุ	ใบมีดทั่งอ่อน 4 ชิ้นขนาด 108 ± 2 มม. (ขนาดอื่น ๆ ที่ต้องการระบุ)
ขนาดรูพรุน	สามารถปรับได้
ระบบนิวเมติก	เครื่องอัดอากาศ 3HP พร้อมค่าต่ำสุดความดันคือ 5kg / cm2pa (จัดหาโดยผู้ใช้)
ควบคุมแรงดันไฟฟ้า	แรงดันไฟฟ้าคงที่
โครงสร้างทางกล	ชนิดแผ่นผนัง
เกียร์กล	กระปุกเกียร์แบบไม่มีขั้นตอน

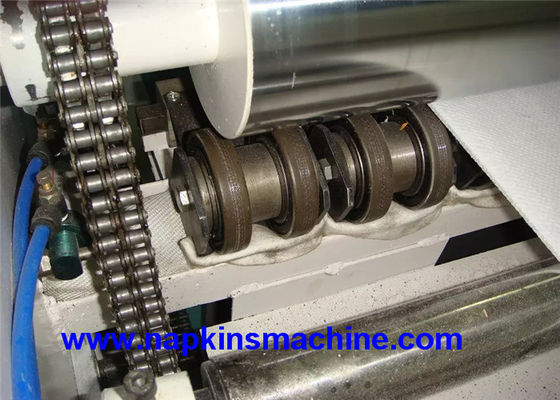

วิธีการส่ง	ลิงค์เชน
อำนาจ	ควบคุมความเร็วความถี่ตัวแปร 5.5-22kw
การควบคุมการเจาะ	นิวเมติก
ฟังก์ชั่นเพิ่มเติม (ต้องสั่งซื้อ)
ลายนูน	ลายนูนเดี่ยวลายนูนสองชั้นเหล็กกับลายนูนเหล็กลายนูนนิวเมติก
ขอบ - รอยแตก	อุปกรณ์ลายนูนขอบนิวเมติกพิเศษ
ติดกาว	ผ้าเช็ดครัว: ชี้ไปที่จุดติดกาว / ชี้ไปที่ด้านข้างติดกาว
ระบบกาวตกแต่ง	รูปแบบเป็นไปตามการออกแบบลายนูน





ลักษณะเฉพาะ



1. เทคโนโลยีการเขียนโปรแกรมคอมพิวเตอร์ขั้นสูง PLC ถูกนำไปใช้กับเครื่องกรอกลับกระดาษชำระอัตโนมัติเต็มรูปแบบโปรไฟล์การม้วนสามารถขันได้ในช่วงเริ่มต้นของการม้วนและจากนั้นหลวมเพื่อหลีกเลี่ยงปัญหาที่แกนหลวมจากม้วนหลังจากเก็บไว้เป็นเวลานาน

2. ติดตั้งระบบควบคุมความถี่เบรกอิเล็กทรอนิกส์ (EABS) และระบบการทำงานของอินเตอร์เฟซหน้าจอสัมผัสการตัดแต่งการติดกาวการปิดผนึกการเจาะการให้อาหารอัตโนมัติการถอดเพลาและการบีบอัตโนมัติรวมอยู่ในที่เดียวรับประกันการสิ้นเปลืองน้อยลงเมื่อป้อนกระดาษม้วนเข้าเครื่องเลื่อยสายพานดังนั้นผลิตภัณฑ์จึงมีคุณภาพสูงและมีประสิทธิภาพสูง

3. มีระบบการกรอกลับแบบไม่มีแกนช่วยลดต้นทุนแรงงานทำให้ผลิตภัณฑ์สวยงามยิ่งขึ้น

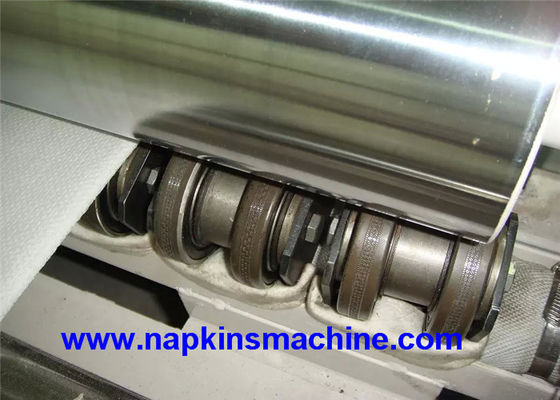

4. ด้วยมีดเจาะสกรูที่มีความแม่นยำสูงด้วยใบมีดเจาะ 4 ใบเพื่อให้เกิดเสียงรบกวนต่ำและมีความคมชัดสูงเมื่อเจาะรูสนามเจาะถูกควบคุมโดยกระปุกเกียร์

5. ตรวจจับการแตกและห่อกระดาษโดยอัตโนมัติเพื่อรับประกันคุณภาพของม้วนสำเร็จรูปแม้ในการทำงานด้วยความเร็วสูง

6. ระบบการกรอกลับแบบไม่มีแกนได้เปลี่ยนวิธีการแบบเดิมในการดึงแกนออกเพื่อสร้างลูกกลิ้งที่ไม่มีแกนแข็งคุณภาพสูงการลดอัตรากำลัง

7. ด้วยขาตั้งแบบคลี่แนวนอนสามชั้นระบบให้อาหารแบบนิวเมติกกระดาษดิบแต่ละม้วนมีชุดควบคุมสำหรับอุปกรณ์ปรับความตึง

8. เว็บสามารถเธรดบนเครื่องได้ด้วยปุ่มเขย่าเบา ๆ สองปุ่มมันปลอดภัยกว่าและง่ายต่อการป้อนเว็บ



ข้อกำหนดทางเทคนิค



กระดาษดิบ



(1) ขนาด: Diameter≤1100mm, (เส้นผ่านศูนย์กลางกระดาษดิบ * กว้าง);

(3) เส้นผ่านศูนย์กลางภายใน: 76.2 มม

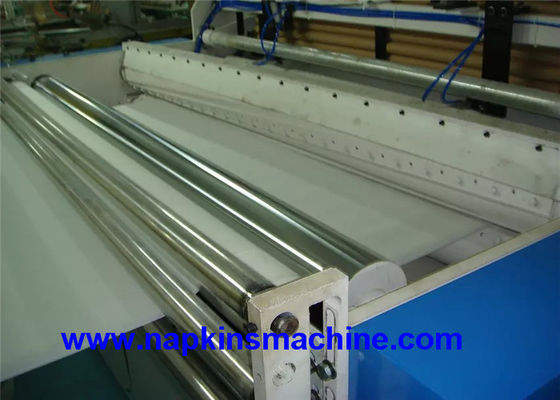

ส่วนป้อนกระดาษ



(1) สามชั้นและสายพานเพื่อส่งกระดาษและควบคุมโดยปั๊ม

(2) แกนเดิมสามชิ้นพร้อมที่ยึดแรงดึง (แกนกระดาษ 3 นิ้วและปลอกเพลา)ปรับขนาดได้

(3) อุปกรณ์ป้อนกระดาษแบบนิวเมติก

(4) การปรับคู่มือการใช้กระดาษดิบ



อุปกรณ์ไร้แกนอัตโนมัติ



ส่วนลายนูน



(1) เหล็กชุดหนึ่งไปยังหน่วยลายนูนยาง (รูปแบบลายนูนที่เสนอโดยผู้ซื้อ)



ส่วนกรอกลับ



(1) เส้นผ่านศูนย์กลางภายในรางปรับได้: 15 มม. - 60 มม

(2) เส้นผ่านศูนย์กลางของผลิตภัณฑ์สำเร็จรูป: 90-130 มม

(3) ปรับขนาดการเจาะกรอถอยหลังอัตโนมัติเต็มรูปแบบ

(4) ใช้การกรอกลับผลิตภัณฑ์สำเร็จรูปชนิดกระดาษชั้นนำและปุ่มเขย่าเบา ๆ เพื่อนำกระดาษดิบ

(5) การใช้เทคโนโลยีการเขียนโปรแกรมคอมพิวเตอร์ PLC ขั้นสูงระหว่างประเทศการควบคุมความเร็วความถี่ตัวแปรและอินเทอร์เฟซ HMI

(6) การปิดผนึก: การตัดแต่งอัตโนมัติกาวปิดผนึก



ส่วนควบคุม



(1) อุปกรณ์ฉุกเฉิน

(2) แรงดันไฟฟ้า: AC380V 50HZ มอเตอร์หลัก 7.5KW,

(3) ความดันอากาศที่ต้องการน้อยกว่า 0.5 MPA (จัดหาโดยผู้ใช้)

(4) อุปกรณ์ควบคุมความเร็วแม่เหล็กไฟฟ้า





อะไหล่ไฟฟ้าและอะไหล่ยี่ห้ออื่น ๆ



ไม่	ชื่อ	ยี่ห้อ	สถานที่เดิม
1	แผงความถี่	ซีเมนส์	เยอรมนี
2	เครื่องยนต์	ซีเมนส์	เยอรมนี
3	ชิ้นส่วนนิวเมติก	ชไนเดอร์	เยอรมนี
4	มีดแบริ่ง	NSK	ญี่ปุ่น
5	เหล็ก	SKD	ญี่ปุ่น
6	หน้าจอสัมผัส	เดลต้า	ไต้หวัน
